Goujon d’ancrage : comment bien l’utiliser ?

‍

Goujon d’ancrage : définition et rôle

Goujon d’ancrage, de quoi parle-t-on ?

Un goujon d’ancrage est un mécanisme de fixation utilisé pour solidariser un élément de construction. En somme, le goujon est un mode de scellement dans le bâtiment.

Les goujons d’ancrage sont par exemple employés pour ancrer des charges lourdes dans du béton, de la pierre, du parpaing ou des briques pleines.

La plupart des travaux de construction mobilisent des goujons d’ancrage : la création de charpente, la fixation de pieds de poteaux, la mise en place d’un garde-corps sur un escalier, etc…

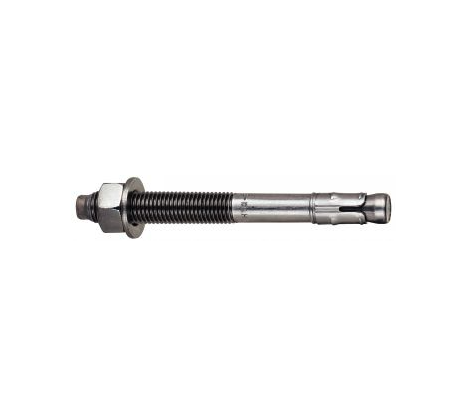

Le goujon est  composé de plusieurs éléments :

• Une pointe de centrage;
• Une tige terminée par un cône ou une noix;
• Une bague;
• Un écrou;
• Une rondelle.

L’intérêt principal du goujon est la sécurisation des éléments de construction.

En effet, la tige longue est insérée dans la matière (exemple : du béton) grâce à un forage de même dimension que le goujon. Ainsi, la bague du goujon est étendue et vient se bloquer sur les parois du trou de forage.

Après avoir resserré l’écrou, le goujon est ensuite complètement verrouillé dans la matière afin de solidariser le chantier. La fixation devient inexpugnable.

Les différents types de goujon d’ancrage

Il existe différents types de goujon d’ancrage sur le marché. On pourra citer :

• les goujons en acier;
• les goujons en acier galvanisé;
• les goujons en acier haute résistance à la corrosion;
• les goujons zingués;
• les goujons en inox;

Ils se déclinent tous dans plusieurs diamètres et ont des longueurs variées.

💡Pour choisir le bon goujon d’ancrage en fonction de votre besoin, consultez la dernière partie de cet article. ⤵️

Dans quel cas utiliser le goujon d’ancrage ?

Utiliser le goujon d’ancrage sur du béton fissuré ou non fissuré

L’enjeu lorsque l’on travaille sur du béton fissuré ou non fissuré est de le conserver intact et de le préserver des micro-fissures qui peuvent apparaître.

Par exemple, le goujon d’ancrage est parfaitement conseillé dans le cas où vous aimeriez fixer une dalle d’un balcon sur un mur béton. Ainsi, la structure sera plus solide.

Dans ce cas, les goujons d’ancrage les plus utilisés ont un diamètre compris entre 6 et 24 millimètres. Cela permet ensuite de fixer des charges lourdes de 300 kilogrammes jusqu’à 3 tonnes.

Le goujon d’ancrage sur la pierre, brique ou parpaing

Sur un mur ou un sol fait de pierres, de briques pleines ou de parpaings pleins, là aussi, le goujon se révèle plus qu’utile.

Par exemple, pour fixer une clôture avec des pieds solides sur une terrasse en pierres.

Au jardin, on peut aussi fixer un mur fait de pierres avec des goujons d’ancrage afin d’améliorer la stabilité du mur et prévenir les éboulements.

Pour renforcer les constructions dans les zones sensibles

Enfin, les goujons d’ancrage sont recommandés dans le cas de constructions dans des zones soumises à des influences sismiques ou pour résister au feu.

La norme parasismique Eurocode 8 impose le choix de fixations spécifiques pour améliorer la performance et la solidité des constructions dans les zones à risques importants.

Pour la résistance au feu, il faut savoir que le goujon est une fixation solide qui résiste bien aux conditions de feu.

Le goujon d’ancrage face à la corrosion

Lorsque l’on cherche à renforcer une installation, le goujon d’ancrage s’impose pour ses qualités. Il convient cependant de choisir le bon matériau pour le bon ouvrage.

Toutes les installations à l’extérieur se doivent d’utiliser des goujons dotés d’une haute résistance à la corrosion.

Par exemple, dans les régions humides et proches de la mer, il faudra se tourner vers la matière inox qui est la plus recommandée pour cela (notamment les modèles en inox A4).

💡Découvrir les avis techniques délivrés par le Centre et scientifique du bâtiment sur les goujons
‍

Comment bien choisir et se servir de son goujon d’ancrage ?

Les critères à prendre en compte pour choisir son goujon d’ancrage

Pour une fixation solide avec l’aide d’un goujon d’ancrage, il faut d’abord choisir le bon !

Plusieurs paramètres sont à prendre en compte au moment de choisir :

• L’emplacement du futur trou d’ancrage : souvent, pour une fixation sécurisée, il faudra compter sur plusieurs goujons d’ancrage. Il faut donc s’intéresser à la charge à fixer (à son poids et à sa dimension) afin de calculer le nombre de fixations nécessaires;
• La capacité et le poids à supporter par le goujon d’ancrage : c’est à déterminer en fonction du poids et du besoin du projet. Il est important de faire une distinction entre un projet sur béton, pierres, parpaing, etc. En général, pour une charge inférieure à 20 kg, un goujon inférieur à 5,5 millimètres est suffisant. Au-delà de 50 kg de charge, il faudra se tourner vers un goujon de plus de 10 mm;
• Le diamètre du goujon : le diamètre du goujon détermine le trou qui sera percé dans le support. À noter que plus le diamètre est important, plus la résistance à la traction sera élevée. À titre d’exemple, un goujon avec un diamètre de 8 millimètres peut supporter au moins 200 kg;
• La longueur du goujon d’ancrage : pour déterminer cela, il faut s’intéresser à l’épaisseur de l’objet à fixer ainsi qu’à l’épaisseur de la matière (par exemple, une dalle de béton). On dit que la bonne longueur de goujon d’ancrage correspond à au moins deux fois l’épaisseur de l’élément à fixer, tout en gardant une marge de quelques centimètres en plus. À savoir : plus un goujon d’ancrage est long, plus il est résistant au vent;
• Le matériau de composition du goujon : on choisira l’acier inoxydable pour un goujon d’ancrage installé en extérieur : il pourra résister à la chaleur, à l’humidité et il n’y aura pas de risque de corrosion. Pour une utilisation à l’intérieur, l’acier ou le zinc seront suffisants.


Comment fixer un goujon d’ancrage ? Méthode pas à pas

Maintenant, place à l’action ! Comment fixer un goujon d’ancrage étape par étape :

1. Choisir le bon emplacement pour l’installation du goujon d’ancrage. Si vous devez en réaliser plusieurs, vous pouvez par exemple tracer un axe et marquer l’endroit où vous devez percer;
2. Il faut ensuite réaliser un trou de forage au même diamètre que le goujon d’ancrage choisi pour le projet. Important : il faut s’assurer que la profondeur d’ancrage soit suffisante en fonction du poids à fixer et de la matière à percer. Noter qu’il faut s’équiper d’une perceuse avec une mèche adaptée en fonction des besoins du projet. En effet, pour un goujon d’ancrage sur du béton, il faudra prévoir un perforateur pour béton adapté;
3. Nettoyer l’intérieur du trou percé pour éviter que la poussière n’entrave le placement du goujon. Pour cela, il est préférable d’utiliser un aspirateur ou une soufflette;
4. Insérer le goujon dans le trou à l’aide d’un marteau jusqu’à la profondeur adéquate en fonction du support à visser;
5. Lorsque la tige filetée est insérée dans le trou, il faut serrer l’écrou jusqu’au blocage. C’est terminé !
